Información Básica.
No. de Modelo.
XK-F357
Origen
China
Capacidad de Producción
50000PCS/Year
Descripción de Producto
La red de banda ancha mimo Mesh XK-F357 es un sistema de comunicación multimedia de banda ancha móvil diseñado con el nuevo concepto de "red de red inalámbrica".
El sistema con potentes funciones y excelente rendimiento; todos los nodos pueden realizar la interacción en tiempo real de voz multicanal, datos, imágenes y otra información multimedia mediante la adopción de una arquitectura de red distribuida sin una red AD hoc central bajo la condición de no línea de visión y movimiento rápido.
Admite cualquier topología de red, como punto a punto, punto a multipunto, relé de tipo cadena, red de malla y topología dinámica híbrida.
La red adopta la misma red de frecuencia y el relé de varios saltos. Cada dispositivo de nodo puede moverse rápida y aleatoriamente, y la topología de red puede cambiarse y actualizarse rápidamente sin afectar la transmisión de la red.
Toda la red es conveniente de implementar, flexible de usar, fácil de operar y fácil de mantener. Puede proporcionar a los usuarios voz IP clara, datos de banda ancha, comandos y programación visuales y de vídeo de alta definición, fiable, puntual, eficaz y segura, y otros servicios integrados multimedia en situaciones de aplicaciones complejas, como movimiento rápido y protección sin línea de visión.
La red de autoorganización de banda ancha puede ser ampliamente utilizada en la seguridad pública, protección contra incendios, defensa aérea civil, energía eléctrica, petróleo, minería, transporte, conservación del agua, silvicultura, radio y televisión, Las comunicaciones médicas, de agua y aire y otros sectores, proporcionando a los usuarios servicios integrados fiables, oportunos y ricos, como voz, datos, vídeo y mando visual y despacho seguros y eficientes, pueden satisfacer las necesidades de comunicación inalámbrica de banda ancha de los usuarios en situaciones normales o de emergencia en la mayor medida posible, y realmente lograr "en cualquier momento, en cualquier lugar bajo demanda".

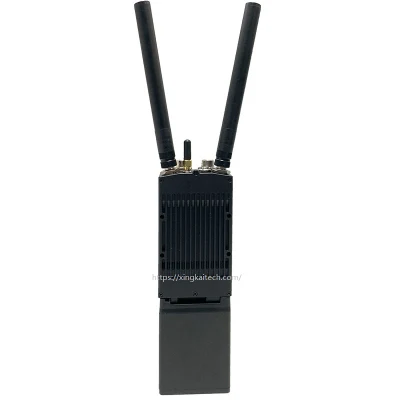

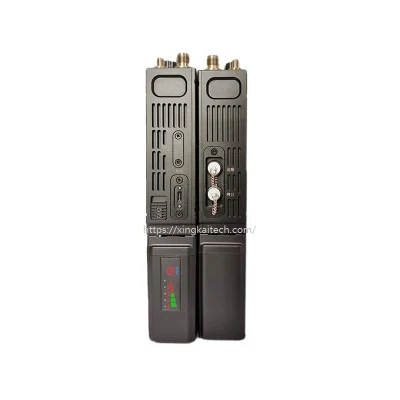

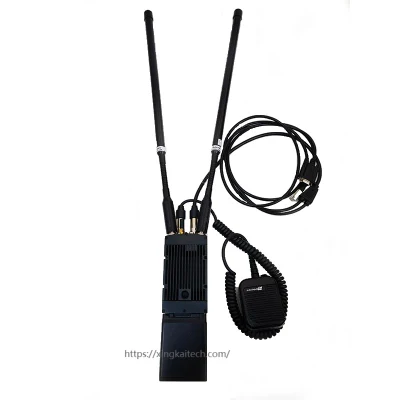

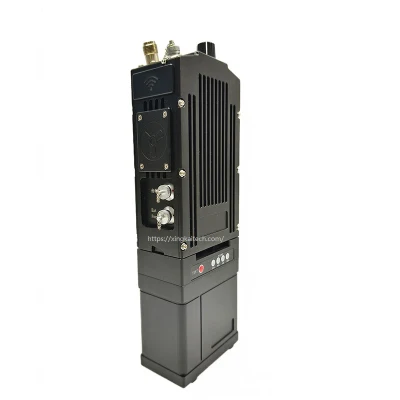

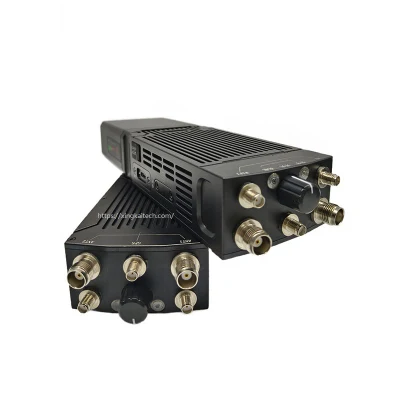

Imágenes
Rendimiento:
Red de malla (autoformadora, autorreparadora, autoadaptadora), rendimiento de alta velocidad
Construcción urbana no visual selva multi-camino terreno de transmisión, conexión efectiva
Movimiento a alta velocidad de tierra, agua y aire, conexión efectiva
Múltiples ajustes de antena, omnidireccional, orientación de ganancia alta o mezcla
Compatibilidad con GPS y multidifusión Ventajas:
Aumento de la cobertura 4,5 veces en zonas densamente pobladas
El mismo rango de comunicación y volumen de transmisión, reduciendo la potencia de transmisión en 10 veces
Aumente la distancia 2 veces en el límite visible medio ambiente
Aumente 2-4 veces la velocidad de transmisión Aplicaciones significativas en entornos de vadeo sin línea de visión/Multi path, vídeo/datos/voz
comunicaciones críticas:
Robot/vehículo no tripulado,reconocimiento/Vigilancia/Anti-Terrorismo/Monitoreo
Aire a aire y aire a tierra y tierra a tierra, seguridad pública y operaciones especiales
Red urbana, apoyo de emergencia/patrulla normal/gestión del tráfico
Dentro y fuera del edificio, extinción de incendios/rescate y socorro en casos de desastre/defensa aérea forestal/civil/terremoto
Emisión de televisión, audio/vídeo inalámbrico/emisión en directo
Comunicación marina/transmisión de alta velocidad en el lado opuesto del nave
Red inalámbrica de bajo nivel/aterrizaje de barcos
Conexión mina/túnel/sótano
El sistema con potentes funciones y excelente rendimiento; todos los nodos pueden realizar la interacción en tiempo real de voz multicanal, datos, imágenes y otra información multimedia mediante la adopción de una arquitectura de red distribuida sin una red AD hoc central bajo la condición de no línea de visión y movimiento rápido.
Admite cualquier topología de red, como punto a punto, punto a multipunto, relé de tipo cadena, red de malla y topología dinámica híbrida.
La red adopta la misma red de frecuencia y el relé de varios saltos. Cada dispositivo de nodo puede moverse rápida y aleatoriamente, y la topología de red puede cambiarse y actualizarse rápidamente sin afectar la transmisión de la red.
Toda la red es conveniente de implementar, flexible de usar, fácil de operar y fácil de mantener. Puede proporcionar a los usuarios voz IP clara, datos de banda ancha, comandos y programación visuales y de vídeo de alta definición, fiable, puntual, eficaz y segura, y otros servicios integrados multimedia en situaciones de aplicaciones complejas, como movimiento rápido y protección sin línea de visión.
La red de autoorganización de banda ancha puede ser ampliamente utilizada en la seguridad pública, protección contra incendios, defensa aérea civil, energía eléctrica, petróleo, minería, transporte, conservación del agua, silvicultura, radio y televisión, Las comunicaciones médicas, de agua y aire y otros sectores, proporcionando a los usuarios servicios integrados fiables, oportunos y ricos, como voz, datos, vídeo y mando visual y despacho seguros y eficientes, pueden satisfacer las necesidades de comunicación inalámbrica de banda ancha de los usuarios en situaciones normales o de emergencia en la mayor medida posible, y realmente lograr "en cualquier momento, en cualquier lugar bajo demanda".
Interfaces de hardware de radio Heldhand
| Especificaciones técnicas | |
| Forma de onda | Red móvil MIMO |
| Tecnología MIMO | Multiplexación espacial, codificación espacio-tiempo; Diversidad,formación de haces TX /RX |
| Sensibilidad de recepción | -103dBm@5MHz BW |
| Ancho de banda del canal | 2,5/5/10/20MHz ,40MHz opcional |
| Velocidad de datos | 1-100Mbps(20MHz BW)/ 40MHz(180Mbps BW) Adaptive, QoS |
| Modo de modulación | TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM ADAPTATIVO |
| Potencia de salida RF | 2Watts×2/5Watts×2 (portátil/aéreo/módulo) |
| Distancia de comunicación de salto único | 100-300 KM (visible), 1-30 KM (área urbana) |
| Modo | Punto a punto/punto a punto múltiple/punto múltiple a punto múltiple,Relevo automático, Estrella/línea/Red/Híbrido |
| Retardo de salto único | Promedio 10ms (20MHz BW) |
| Cifrado | DES, AES128/256,cifrado de tarjeta chip /TF personalizado |
| Modo antiinterferencias | Selección manual de canales de exploración de espectro, selección inteligente de canales de frecuencia/saltos de frecuencia autónomos/modo de itinerancia opcional |
| Administración local/remota | Frecuencia de funcionamiento, ancho de banda de canal, ID de red, potencia de transmisión y otros parámetros, exploración de espectro, visualización en tiempo real y registros estadísticos de la topología de red, relación señal-ruido de intensidad de campo de enlace, tráfico de carga y descarga, mapa electrónico GPS/Beidou, monitorización de temperatura/tensión/interferencias, actualización de software |
| Otros | El tiempo de inicio es inferior a 30 segundos y el tiempo de acceso/actualización/switchover de la red es inferior a 1 segundos. No hay límite en la capacidad de usuario de un solo sistema y en el número de saltos en las redes Mesh. La pérdida total de ancho de banda de varios saltos es inferior al 30%. Seguimiento automático de operadores, soporta más de 800 km/h de comunicación móvil |
| Bandas | |
| BANDA | Rango de frecuencia (MHz) |
| UHF | 350-700 |
| Banda L. | 1000-1500 |
| MIIT | 336-344/512-582/566-626/606-678/1420-1520/1430-1444 |
| Banda S | 1800-2500 |
| Banda C inferior | 4400-5000 |
| Banda C superior | 5100-6000 |
| Mecánica | |
| Tamaño/Peso | 19x6,8x3,8cm/0,769kg (con radio portátil con batería 11,1V/6,8AH) 22x6,8x3,8cm/0,982kg (con radio portátil con batería 11,1V/10,2AH) 22,9 x 18,9 x 6,2 cm/3,86kg (con radio de mochila de batería 22,2V/9,6AH) 31,4x18,9x6,2cm/4,95kg (con radio de mochila de batería 14,8/28,8AH) |
| Instalación/Color | 4 orificios de montaje/Negro, Laron Gris, Verde oscuro opcional |
| Potencia | |
| Tensión de alimentación | 9-24VDC (2×2Watts portátil/Airborne/módulo)/ |
| Consumo de energía | Funcionamiento 1-2A/en espera 0,4-0,6A@12V(2×2Watts portátil/aéreo/módulo) |
| Selección de potencia | Fuente de alimentación mediante batería Twist-Lock o cable principal |
| Pilas | 10/8 horas para 10,2/6,8AH (radio portátil) 12/8 horas para 28,8/9,6AH (Mochila Radio) batería de polímero de litio |
| Interfaz | |
| Interfaz básica | RF 2xTNC,1-2xRJ45 Ethernet 10/100BaseT,punto de acceso WiFi, 1xRS232-485-422-USB-Bluetooth/1,2-230,4Kbps,Entrada de CC |
| Interfaz de pulsar para hablar/auxiliar | MIC, SP, PTT, GND/1XRS485,1XUSB2.0 OTG |
| Extensión de red opcional | Enrutamiento de red pública/4G LTE, Integración WB-NB, fibra, satélite |
| Extensión de vídeo opcional | HDMI/SDI/CVBS de baja demora, 4K/2K/1080P/720P/D1 |
| Indicador de estado de enlace | Rojo fijo: La red no está conectada parpadea en rojo - arranque/no conectado a la red en verde fijo - el La red está conectada parpadea en verde: El PTT de voz está inactivo |
| Indicador de enlace RSSI | Verde fijo - la calidad del enlace es excelente Azul estable - la calidad del enlace es buena y estable de color amarillo - el La calidad del enlace es púrpura medio constante - la calidad del enlace Es ligeramente peor rojo constante - la calidad del acoplamiento es pobre o el enlace está caído |
| Interfaz de gestión/interfaz de control | Gestión de red basada en web/GUI, Interfaz de desarrollo secundario de API/SNMP |
Imágenes
Rendimiento:
Red de malla (autoformadora, autorreparadora, autoadaptadora), rendimiento de alta velocidad
Construcción urbana no visual selva multi-camino terreno de transmisión, conexión efectiva
Movimiento a alta velocidad de tierra, agua y aire, conexión efectiva
Múltiples ajustes de antena, omnidireccional, orientación de ganancia alta o mezcla
Compatibilidad con GPS y multidifusión
Aumento de la cobertura 4,5 veces en zonas densamente pobladas
El mismo rango de comunicación y volumen de transmisión, reduciendo la potencia de transmisión en 10 veces
Aumente la distancia 2 veces en el límite visible medio ambiente
Aumente 2-4 veces la velocidad de transmisión
comunicaciones críticas:
Robot/vehículo no tripulado,reconocimiento/Vigilancia/Anti-Terrorismo/Monitoreo
Aire a aire y aire a tierra y tierra a tierra, seguridad pública y operaciones especiales
Red urbana, apoyo de emergencia/patrulla normal/gestión del tráfico
Dentro y fuera del edificio, extinción de incendios/rescate y socorro en casos de desastre/defensa aérea forestal/civil/terremoto
Emisión de televisión, audio/vídeo inalámbrico/emisión en directo
Comunicación marina/transmisión de alta velocidad en el lado opuesto del nave
Red inalámbrica de bajo nivel/aterrizaje de barcos
Conexión mina/túnel/sótano
